Brama segmentowa compact C4/C5

Brama harmonijkowa Compact C4/C5 – rozwiązanie do środowisk ekstremalnie korozyjnych

Brama Compact C4/C5 została opracowana z myślą o pracy w obiektach o podwyższonej i bardzo wysokiej agresywności korozyjnej, gdzie klasyczne bramy segmentowe tracą sprawność już po krótkim czasie eksploatacji. W przeciwieństwie do standardowych rozwiązań opartych na poziomych prowadnicach i sprężynach równoważących, system Compact składa skrzydło pionowo w nadprożu w formie harmonijki.

Eliminacja sprężyn skrętnych znacząco ogranicza liczbę elementów narażonych na korozję, upraszcza obsługę serwisową i redukuje ryzyko nieplanowanych przestojów w zakładach produkcyjnych.

Wielowarstwowa ochrona antykorozyjna C4–C5

Odporność na trudne warunki środowiskowe zapewnia zestaw uzupełniających się zabezpieczeń:

• Izolowane panele aluminiowe o grubości 40 mm, wyposażone w zintegrowane profile U na górnej i dolnej krawędzi. Aluminium dzięki naturalnej pasywacji skutecznie opiera się wilgoci, mgle solnej oraz oparom chemicznym.
• Prowadnice, elementy składania oraz osłony podsufitowe pokryte powłoką proszkową o grubości przekraczającej 80 µm, tworzącą barierę ochronną przed chlorkami i kwasami.
• Opcjonalne obudowy napędu i mechanizmu składania w klasie IP65, chroniące układ napędowy przed pyłem, myciem ciśnieniowym i kondensacją pary wodnej.

Dzięki temu brama zachowuje pełną funkcjonalność w myjniach samochodowych, zakładach galwanicznych i chemicznych, stacjach uzdatniania wody oraz wszędzie tam, gdzie wilgotność względna może okresowo sięgać 100%.

Wysoka dynamika i parametry użytkowe

• Prędkość otwierania do 0,6 m/s, czyli nawet pięciokrotnie szybciej niż klasyczna brama segmentowa. Skrócony czas cyklu ogranicza wymianę powietrza i pozwala zmniejszyć koszty ogrzewania lub klimatyzacji nawet o 15% rocznie przy 30 cyklach dziennie.
• Napęd z falownikiem, standardowo przystosowany do 50 000 cykli.
• Maksymalne wymiary skrzydła do 8 000 × 7 000 mm (standardowo: szer. 7 000 mm, wys. 7 960 mm). Modułowa budowa paneli umożliwia realizację niestandardowych proporcji bez konieczności ingerencji w przestrzeń sufitu — idealne rozwiązanie przy suwnicach, instalacjach tryskaczowych i kanałach wentylacyjnych.
• Klasa odporności na obciążenie wiatrem 2–5 zgodnie z EN 12424, z możliwością zastosowania dodatkowych profili przeciwwiatrowych dla obiektów nadmorskich.
• Izolacyjność cieplna U = 0,76 W/m²K oraz redukcja hałasu do 20 dB(A), potwierdzona badaniami zgodnie z ISO 140-3.

Bezpieczeństwo i automatyka

Brama wyposażona jest w zintegrowaną kurtynę świetlną, chroniącą strefę zamykania bez konieczności montażu fotokomórek w posadzce. Mechaniczna blokada przeciwwypadkowa zabezpiecza skrzydło przed gwałtownym opadnięciem w przypadku zerwania linki lub próby podważenia.

Eksploatacja i trwałość

System prowadzenia pozbawiony rolek i sprężyn praktycznie nie wymaga smarowania. Przegląd okresowy wykonywany raz w roku ogranicza się do kontroli linek oraz testu zabezpieczeń. W efekcie całkowity koszt utrzymania jest średnio o 30% niższy w porównaniu do tradycyjnych bram segmentowych, co potwierdzają audyty TCO przeprowadzane u operatorów logistycznych.

Brama Compact C4/C5 może być wykonana z:

• paneli pełnych,

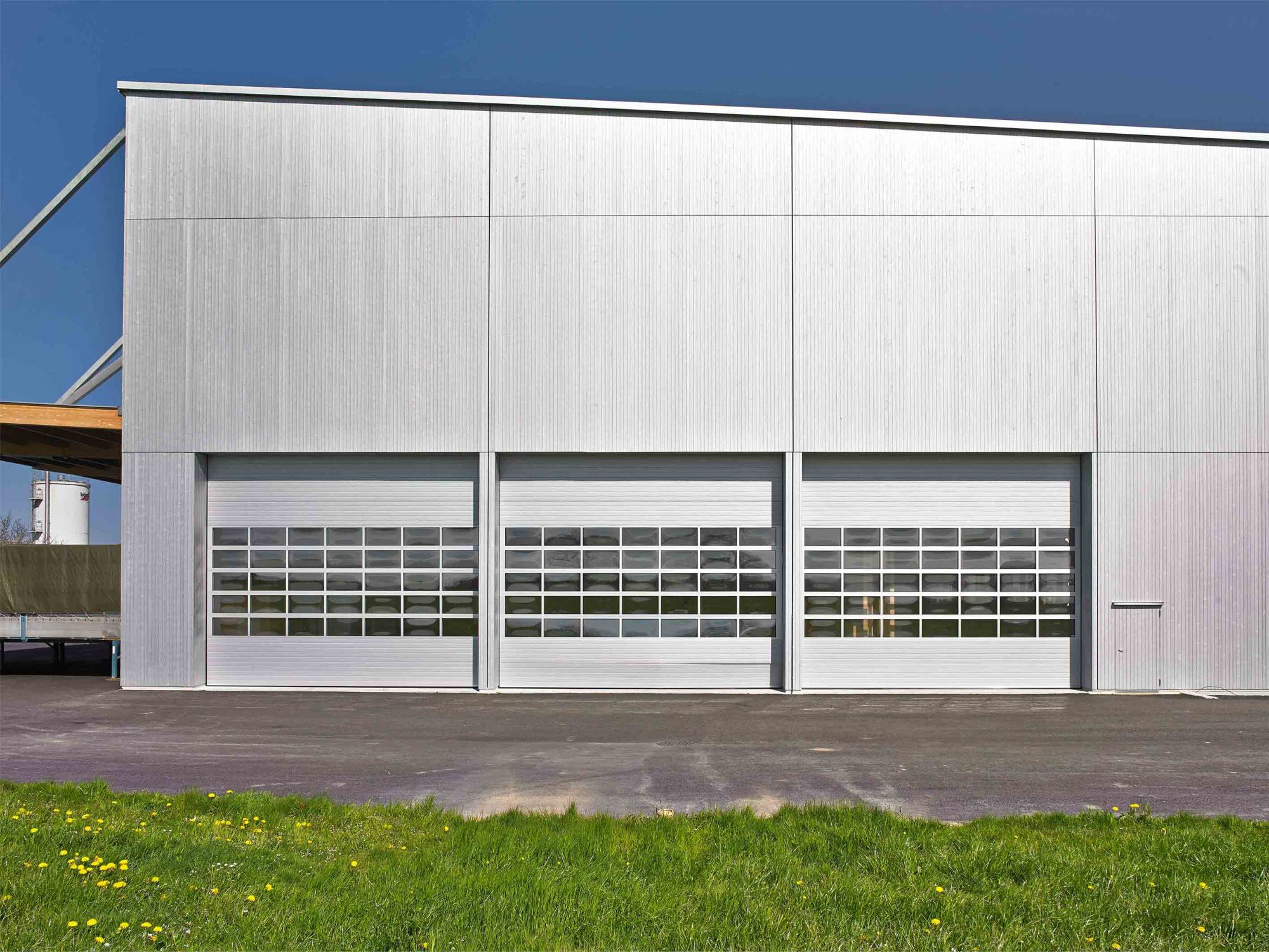

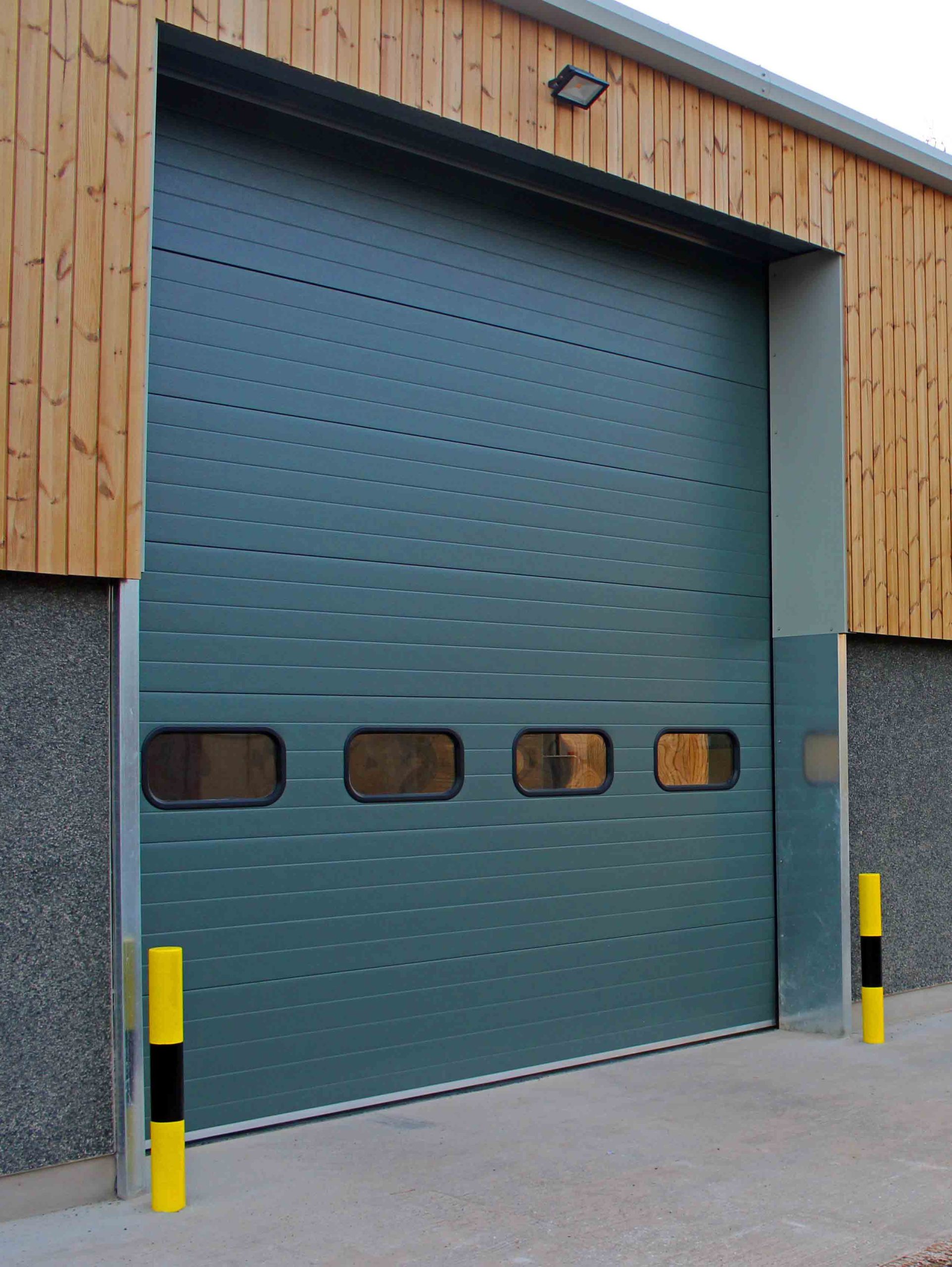

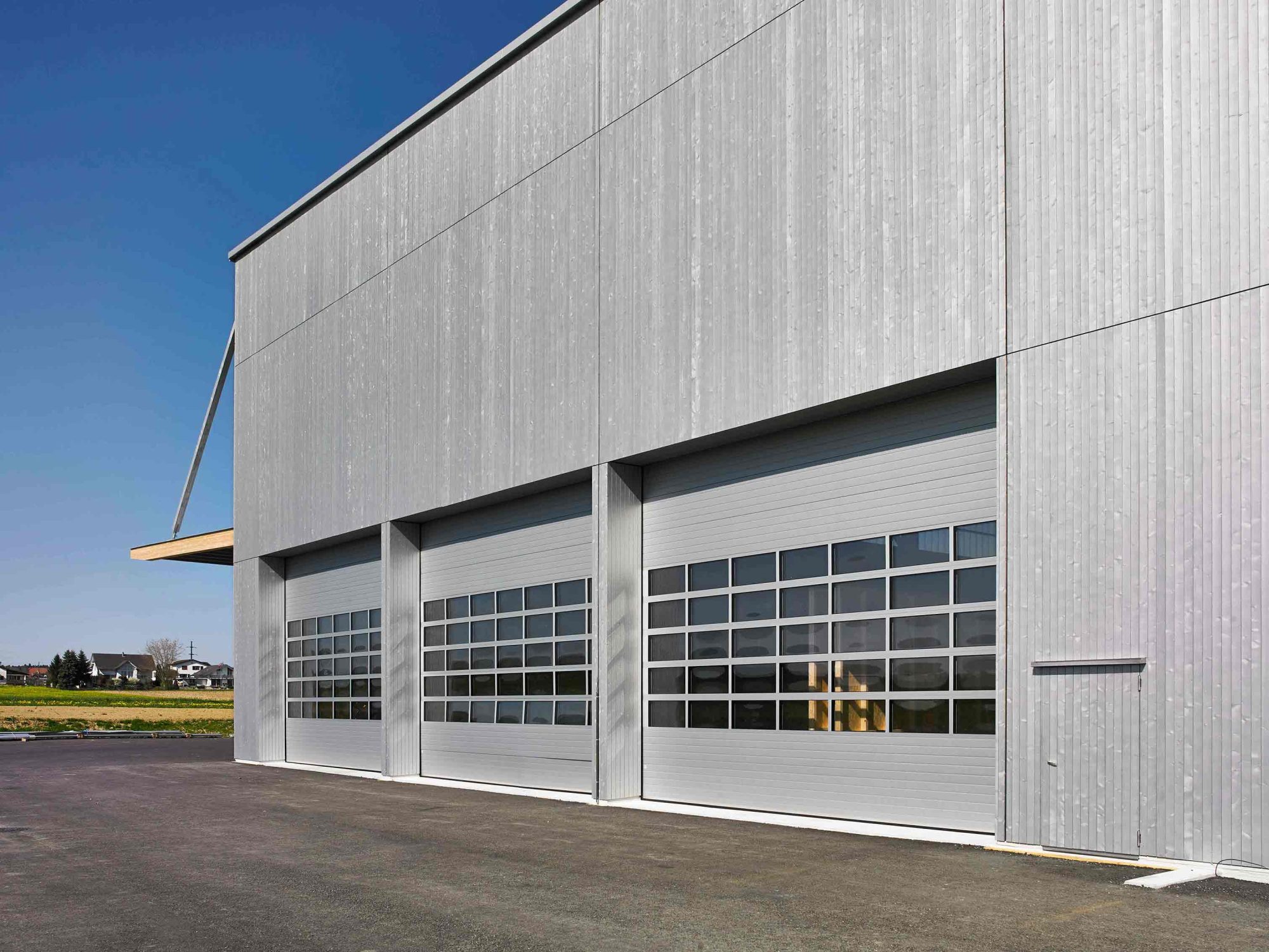

• paneli przeszklonych, przeszkleń prostokątnych z podwójną szybą akrylową,
• przeszkleń w ramie aluminiowej,
• paneli światłoprzepuszczalnych z poliwęglanu, zapewniających doświetlenie bez utraty prywatności,

Dostępna paleta obejmuje ponad 200 kolorów RAL, w tym standardowe: 3002, 5010, 5017, 6005, 7016, 7032, 9002, 9006, 9007 i 9016. Istnieje możliwość doposażenia bramy w drzwi przejściowe z progiem 120 mm.

Montaż i wyposażenie antykorozyjne

• Montaż wewnętrzny – standard
• Montaż zewnętrzny – od strony elewacji, z pełną obudową paneli i napędu

W wersji antykorozyjnej stosowane są:

• napędy IP65 o podwyższonej wydajności,
• proszkowo malowane prowadnice, konsole, skrzynie nadprożowe i osłony,
• osprzęt malowany proszkowo (rolki, okucia, zaślepki),
• elementy mocujące wykonane ze stali nierdzewnej.
